제품 설명

PLMD/PLMD^{...을 더한}높은 정밀도

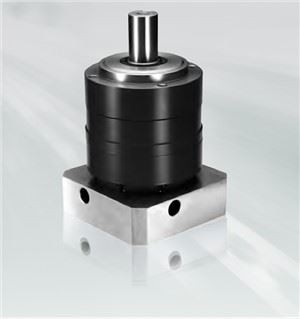

클래식 범용 유성 기어박스
PLMD 120/PLMD + 120 2 단계

스테이지 레벨				2
기어비	i			15		16		20	25			30	35		40		50	60	70	80	100
정격 출력 토크	T2N		NM	208		220		290	330			310	300		260		330	310	300	260	230
			In.lb	1841		1947		2567	2921			2744	2655		2301		2921	2744	2655	2301	2036
비상 제동 모멘트는 기어박스의 작동 수명 동안 1000회 허용됩니다.	T 2아니오		NM	3x 정격 출력 토크
			In.lb
정격 입력 속도(T2N, 주변 온도 섭씨 20도)b	N 1n		.rpm	3000		3000		3000			3000	3000	3000		3000		3000	3000	3000	3000		3000
최대 입력 속도	엔 1맥스		.rpm	6000		6000		6000			600	6000	6000		6000		6000	6000	6000	6000		6000
최대 반환 백래시	J t		아크민	PLMD120 이하 5ARCMIN PLMD + 120 이하 3ARCMIN 사용자 지정 이하 1ARCMIN 이하
무부하 토크(nt=3000rpm,기어박스20ºC)	T 012		NM	1.5	1.4			1.2		1.1		0.9	0.8		0.7		0.6	0.6	0.5	0.5			0.5
			In.lb	13.3	12.4			10.6		9.7		8.0	7.1		6.2		5.3	5.3	4.4	4.4			4.4
트위스트 강성	C t21		Nm/아크민	25
			in.lb/arcmin	221
최대 반경 방향 힘	F 2최대		N	7000
			파운드	1575
최대 축력	에프 3RMAX		N	3300
			파운드	742.5
최대 롤오버 토크	남 2KMax		NM	487
			In.lb	4310
수명 시간	L h		시간	20000보다 크거나 같음
전체 부하에서 효율적	η		퍼센트	94
주변 온도	ºC			-15 ~ 40
	F			5~104
하우징은 최대 온도를 허용합니다.	ºC			플러스 90
	F			194
매끄럽게 하기				생활윤활
회전 방향				동일한 방향으로 입력 및 출력
보호 수준				IP65 등급
설치 방향				모든 방향
작동 소음(10 및 n1s 3000rpm 비어 있음)	LPA DB(아)			58 이하
관성	J1	kg.cm2		0.47			0.47	0.47		0.47		0.47		0.47	0.47	0.44		0.44	0.44	0.44				0.44
		10-³in.lb.s²		0.41			0.41	0.41		0.41		0.41		0.41	0.41	0.38		0.38	0.38	0.38				0.38

Classic universal planetary gearbox speed reducer round shape
기술 서비스:

고객이 제공한 관련 매개변수에 따라 SIGRINER 엔지니어링 소프트웨어는 메커니즘 장비의 동작 부하 곡선 다이어그램을 생성하여 해당 매개변수를 얻고 동작 부하 곡선을 도출하는 데 사용됩니다. 고객이 합리적인 구조 설계를 수행할 수 있도록 전송 시스템의 중요한 매개변수 및 하중 지수를 직관적으로 표시합니다.

SIGRINER는 전 세계 500개 서보 모터 제조업체의 모터 데이터베이스를 제공합니다. Classic universal planetary gearbox speed reducer round shape

산업 응용
• 완벽한 판매 및 서비스 네트워크를 통해 전 세계에 빠른 공급과 강력한 지원을 제공합니다.
• 다년간의 풍부한 경험을 바탕으로 권위 있는 전문가들이 다양한 산업 분야에 대해 시장을 선도하는 컨설팅 서비스를 제공합니다.

• 로보틱스, 자동화 및 매니퓰레이터 기술
경제적 인 모델에서 고급 모델에 이르기까지 다양한 서보 기어 박스 및 기계식 전송 시스템; 전동축, 스테이션 제어장치 등 다양한 로봇 및 그 보조축에 적용 가능

• 인쇄기
혁신적인 기어박스는 고속에서도 안정성, 동기화 정확도 및 장기 정확도를 보장합니다.
고품질 인쇄 공정 및 기타 지속적인 작업을 위한 완벽한 솔루션
옵션: 용지 장력 및 유사한 매개변수를 모니터링하기 위한 통합 센서

• 공작 기계 및 제조 시스템
고정밀, 안정적인 작동 및 고효율은 모두 피드, 회전 및 보조 축에 제품을 적용하는 것과 같은 안정적이고 제로 백래시 및 고 강성 기계 시스템 솔루션에서 파생됩니다.
• 식품 및 포장 기계
포장 기술 분야에서 사용되는 다양한 샤프트용으로 특별히 설계된 일련의 기어박스(부식 방지 설계가 적용된 기어박스 포함) - 작업 효율성, 기계적 유연성 및 사이클 속도를 극대화할 수 있습니다.

• 섬유 기계

• 자동 통조림 생산 라인
